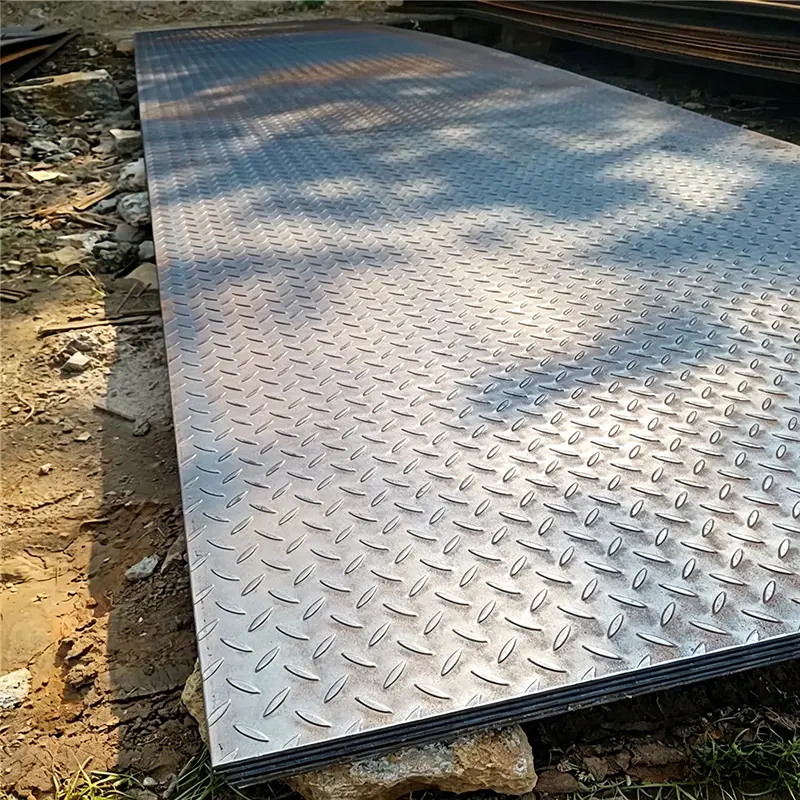

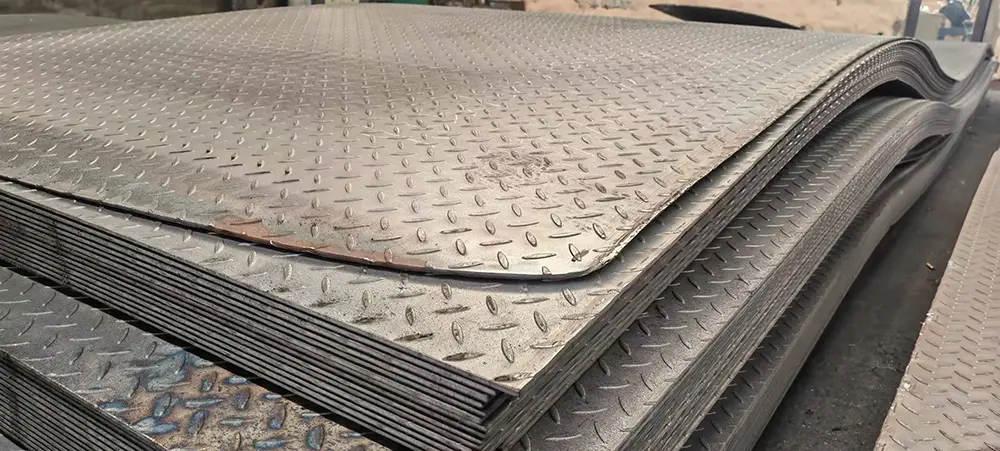

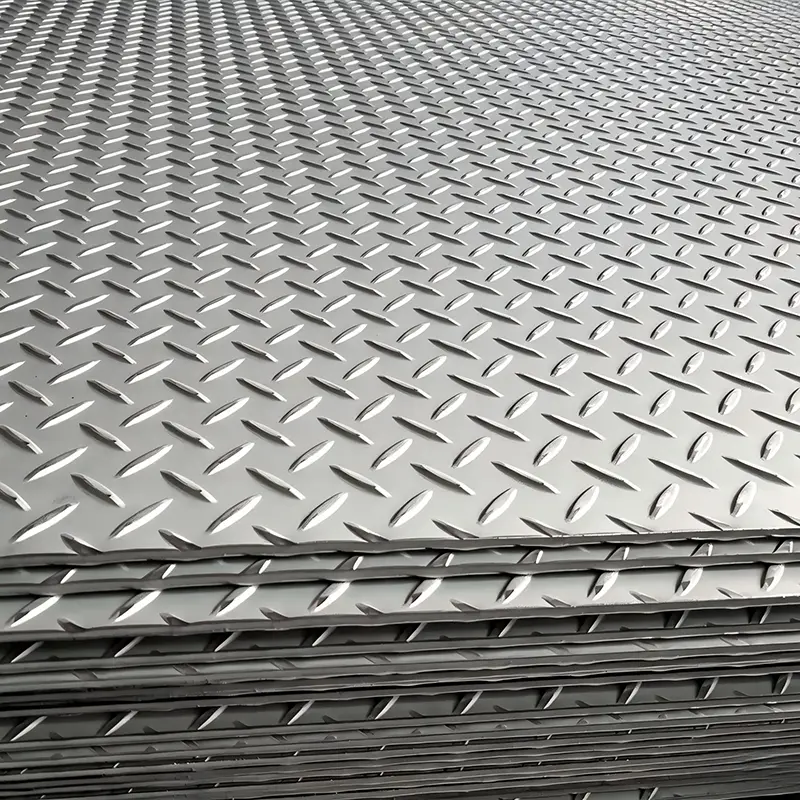

Placa de diamante laminada en caliente

La placa de diamante laminada en caliente es un material de acero estructural de primera calidad con una superficie con patrón de diamante elevado, fabricada mediante un proceso profesional de moldeo integral de laminación en caliente sin soldadura ni empalme secundarios. En comparación con las placas de acero planas comunes, su superficie con patrón tridimensional mejora en gran medida la fricción de la superficie, proporcionando un rendimiento antideslizante duradero y estable en ambientes secos, húmedos y lluviosos, lo que evita eficazmente riesgos de resbalones para el personal y el equipo.

Los principales estándares de evaluación para este producto se centran en la tasa de formación de patrones, la altura constante del patrón y la desviación de altura uniforme. Presenta una apariencia atractiva, mayor resistencia estructural y ahorro de costos de materiales, ampliamente adoptado en construcción, transporte, construcción naval, equipos de maquinaria e ingeniería municipal.

Vídeo del producto

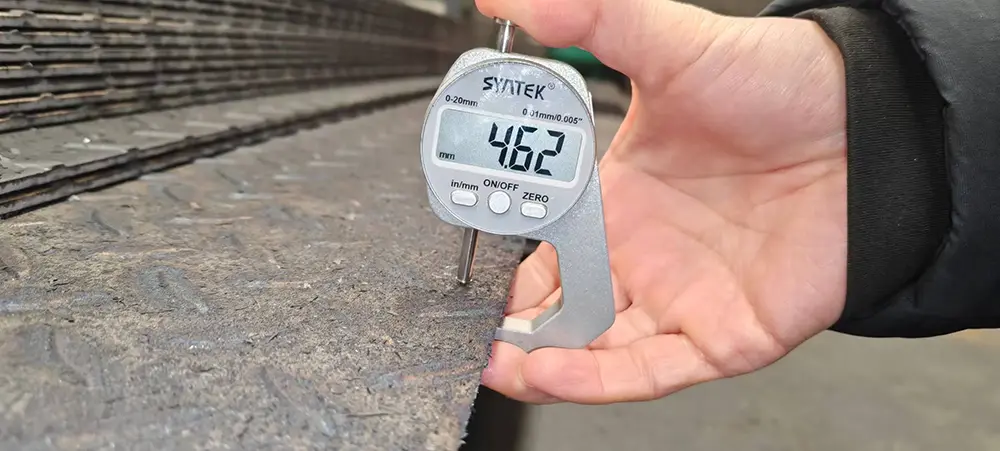

Especificación (parámetro)

Notas sobre la instalación de placas de diamante laminadas en caliente

1. Confirmación de carga

Calcule la carga real de la placa de diamante según el peso y el área de contacto del equipo pesado. Reserve un margen de seguridad del 40% para evitar sobrecargas, deformaciones y fracturas de la placa.

2. Selección de especificaciones

Elija el espesor de la placa según los escenarios de aplicación: 3 mm-5 mm para áreas de trabajo liviano, mínimo 5 mm para áreas de trabajo pesado. La altura del patrón será de 3 a 5 mm para garantizar el rendimiento antideslizante y la capacidad de carga. La longitud de superposición en cada extremo del soporte no será inferior a 25 mm para evitar que se afloje y se caiga.

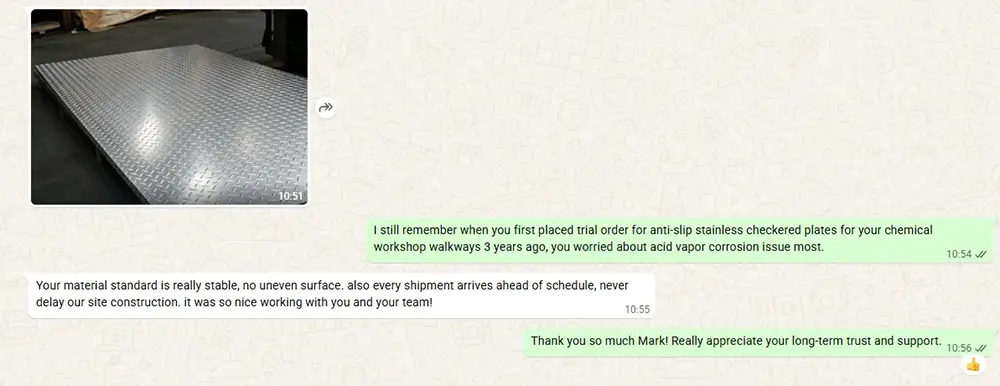

Caso del proyecto de Sanhe Steel

Una planta química adoptó placas con patrón de lentejas sin procesar como plataforma de mantenimiento para reducir costos. Las placas se instalaron al revés. Después de seis meses de funcionamiento, se produjeron graves problemas de óxido y resbalones, lo que provocó un accidente por resbalón del personal. Sanhe Steel reemplazó las placas con placas de diamante de acero inoxidable 304 con instalación estandarizada y tratamiento anticorrosión profesional. La plataforma ha funcionado de forma segura durante 3 años con un coeficiente antideslizante real de 0,72, cumpliendo plenamente con los estándares de seguridad de las plantas químicas. Este caso demuestra que la selección de materiales, el tipo de patrón y la instalación estándar son críticos para el desempeño del servicio de placas de diamante.

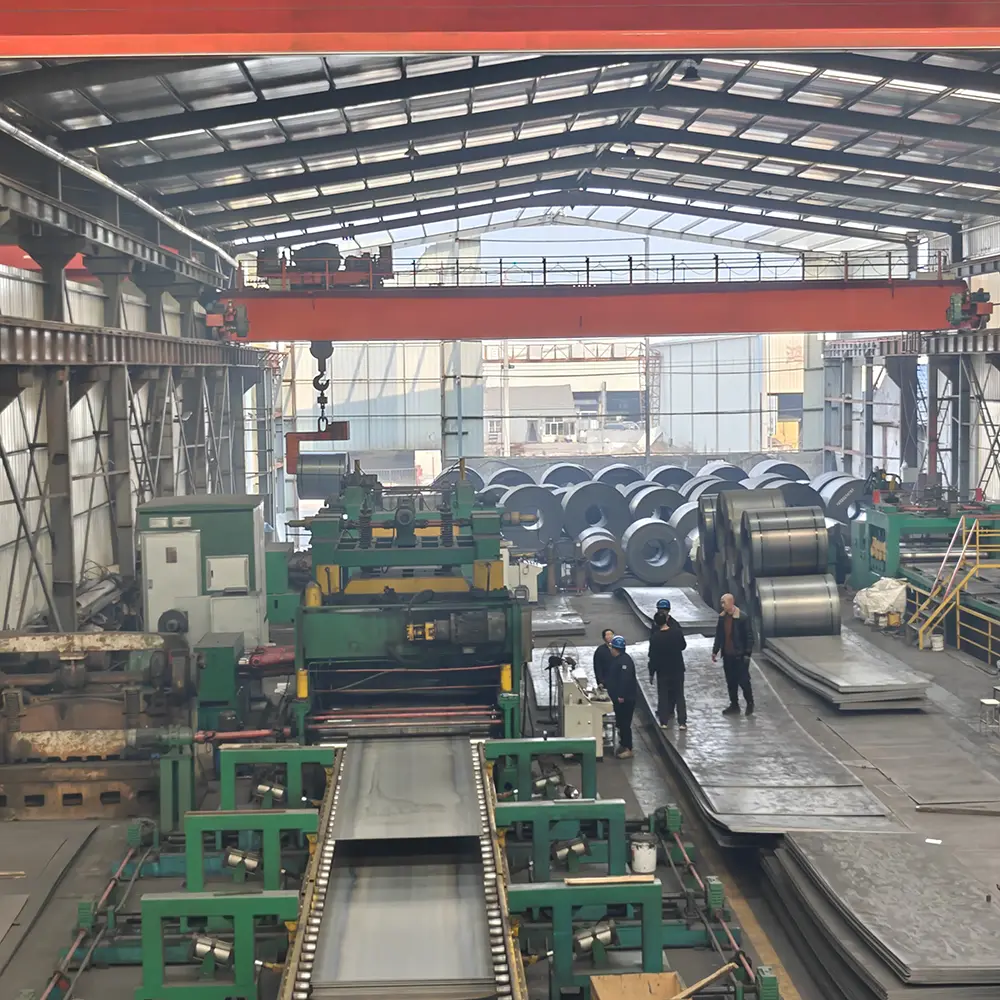

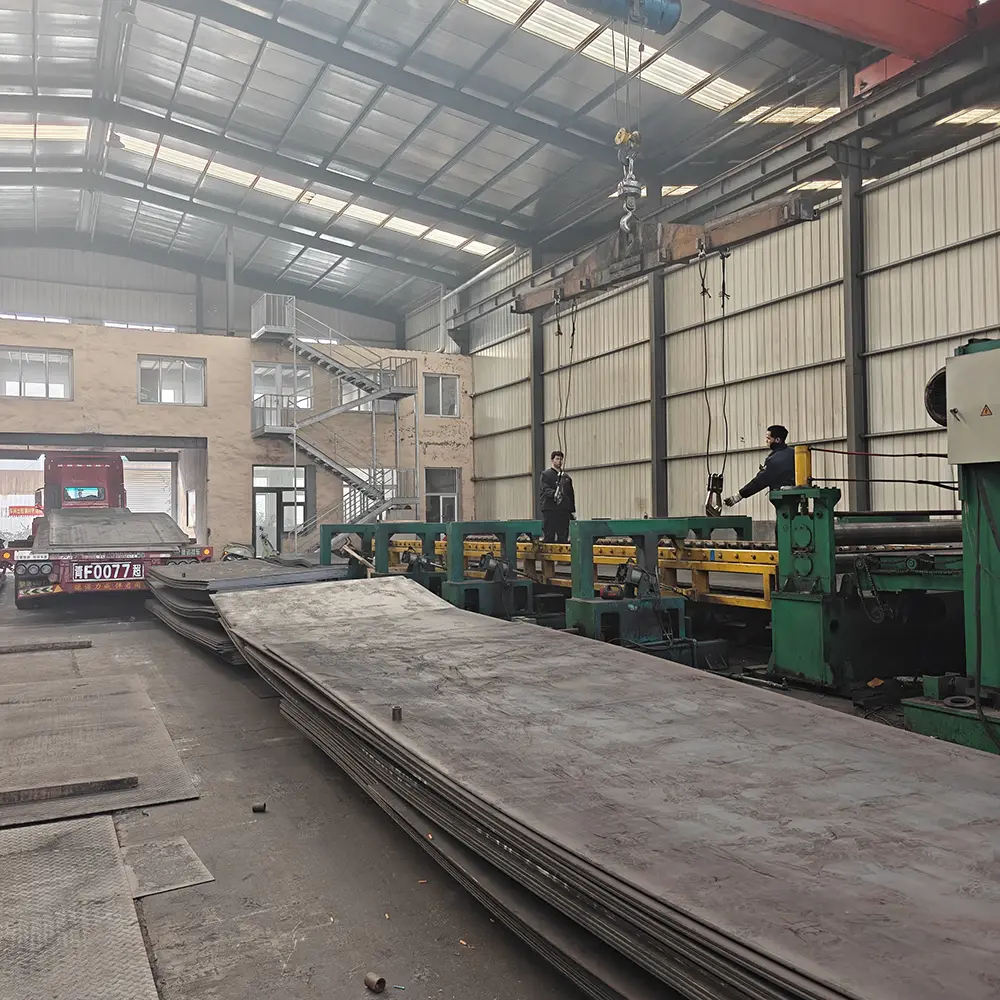

Guía de inspección para placa de diamante

1. Inspección previa a la instalación

Verifique que el material de la placa de diamante laminada en caliente, las especificaciones y el tipo de patrón cumplan con los requisitos de diseño. Revise el revestimiento y la superficie galvanizados en busca de daños, falta de placas, óxido y deformaciones. Inspeccionar certificados de fábrica, informes de pruebas de materiales y documentos relevantes. Seleccione aleatoriamente 5 placas por lote para pruebas de carga y antideslizantes. Sólo se permite la instalación de productos calificados.

2. Método de fijación

Cada placa de diamante laminada en caliente se fijará con no menos de 4 puntos de fijación, adoptando doble fijación mediante soldadura y clips de montaje especiales. Longitud de soldadura ≥10 mm y altura de la pata de soldadura ≥3 mm; Realizar un tratamiento anticorrosión en las zonas de soldadura. El espacio entre los clips de montaje no deberá exceder los 40 cm. Agregue 2 puntos de fijación adicionales para las placas de borde para evitar el desplazamiento causado por los pasos de los peatones y el impacto del equipo.

3. Tratamiento de brechas

Reserve un espacio de 3-5 mm entre placas adyacentes para evitar deformaciones por expansión térmica, grietas y acumulación de agua que causan oxidación. Se requiere un espacio de expansión de 25 mm en las conexiones con la estructura principal para evitar daños por extrusión.

4. Dirección de instalación antideslizante

Instale todas las placas de diamante laminadas en caliente con el lado estampado hacia arriba para garantizar un rendimiento antideslizante eficaz. La instalación inversa provocará fallos en la función antideslizante y riesgos de seguridad.

5. Prueba de aceptación final

Complete tres pruebas después de la instalación: resistente, antideslizante y anticorrosión. La capacidad de carga real deberá alcanzar 1,5 veces la carga diseñada sin deformación permanente después de 1 hora de carga estática. El coeficiente antideslizante será ≥0,6. Las placas deben estar libres de aflojamientos, ruidos anormales, daños en el revestimiento y óxido. Complete los registros de inspección y complete la aceptación oficial antes de su uso.

Comparación de materiales de placas de acero antideslizantes

Preguntas frecuentes

P1: ¿Por qué se prefiere la placa de diamante laminada en caliente a las opciones laminadas en frío?

R1: El laminado en caliente le da al acero mayor ductilidad y tenacidad, haciéndolo altamente resistente al agrietamiento bajo cargas estructurales pesadas y ambientes industriales de alto impacto. También es más rentable para plataformas estructurales y suelos pesados.

P2: ¿Qué tratamientos de superficie ofrecen para la protección contra la corrosión?

R2: Ofrecemos principalmente galvanizado en caliente, que proporciona una excelente protección contra la oxidación a largo plazo para ambientes exteriores y húmedos. Para ambientes extremadamente corrosivos, como plantas químicas o marinas.

P3: ¿Se pueden personalizar los tamaños, los recortes y las bandas para diseños de proyectos específicos?

R3: Absolutamente. Proporcionamos personalización completa basada en sus dibujos de ingeniería, incluidas dimensiones precisas, recortes especializados para penetraciones de tuberías y cierres finales. Esto reduce el corte en el sitio, lo que le ahorra tiempo de instalación y costos de mano de obra significativos.

P4: ¿Por qué existe un requisito de espacio de instalación entre los paneles?

R4: Recomendamos dejar un espacio de 3 mm a 5 mm entre paneles adyacentes para permitir la expansión/contracción térmica natural y un drenaje eficiente del agua. Además, se debe mantener un espacio de expansión de 25 mm donde las placas de diamante se unen con la estructura principal del edificio.
