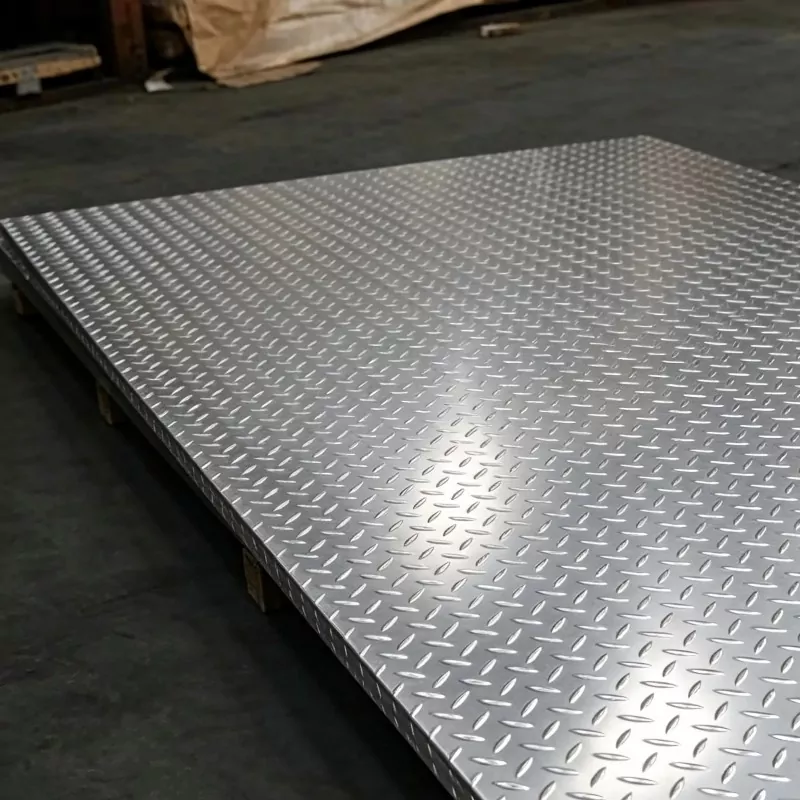

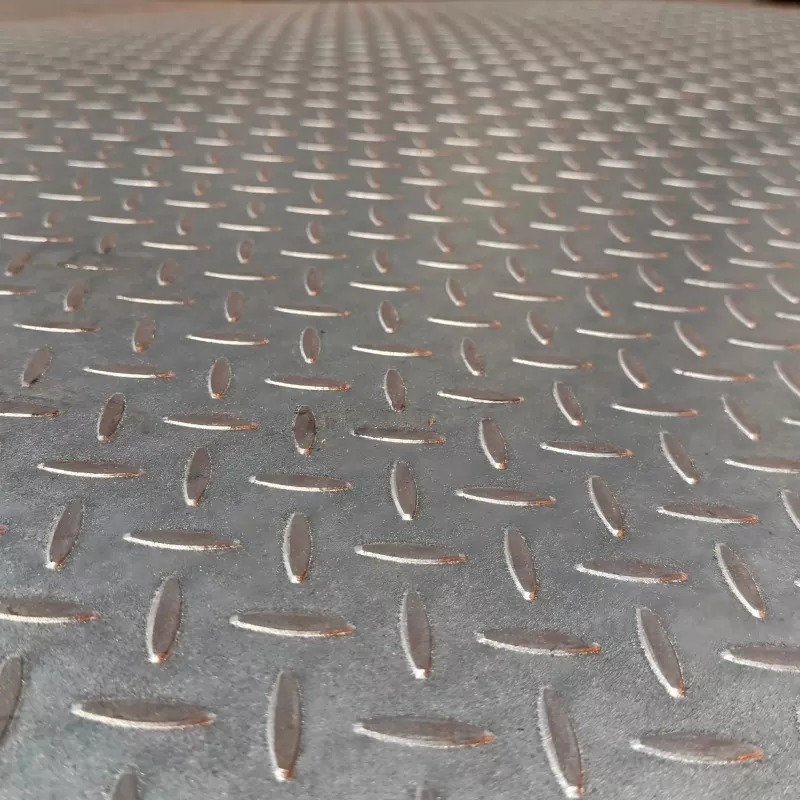

Placa a cuadros de 5 mm.

Las placas cuadriculadas son estéticamente agradables, antideslizantes, tienen mayor resistencia y ofrecen ahorro de acero, entre otras ventajas. Son ampliamente utilizados en transporte, construcción, decoración, placas base de equipos, maquinaria, construcción naval y otros campos. Generalmente, los usuarios no imponen requisitos elevados a las propiedades mecánicas o físicas de las placas cuadriculadas; por lo tanto, la calidad de la placa se refleja principalmente en la tasa de formación de patrones, la altura del patrón y la variación de altura entre patrones. Los espesores habituales en el mercado oscilan entre 0,8 y 8 mm, con anchos típicos de 1250 mm y 1500 mm.

Parámetro de especificación

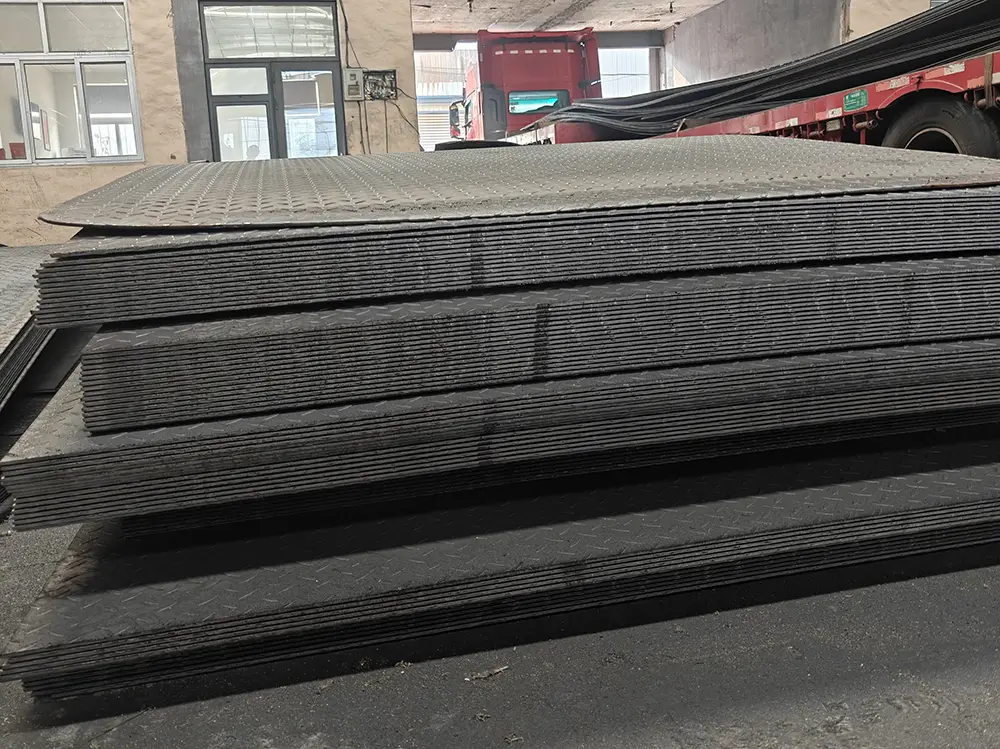

Estándar de clasificación de calidad del producto

Según la calidad de la superficie y la precisión del patrón, nuestras placas cuadriculadas de 5 mm se dividen en grados de Precisión Ordinaria y Alta Precisión, cumpliendo con diferentes estándares de ingeniería y adquisiciones comerciales:

1. Grado de precisión ordinario

La superficie del acero permite la aparición de incrustaciones de óxido finas, una ligera oxidación y una superficie rugosa local causada por la caída de incrustaciones de óxido. Otros defectos locales no excederán la desviación permitida de la altura y profundidad de la placa. En los patrones se permiten rebabas borrosas y marcas individuales que no excedan la altura del patrón. El área máxima de un solo defecto no excederá el cuadrado de la longitud del patrón, lo que garantiza los requisitos básicos de uso estructural y antideslizante para ingeniería general.

2. Grado de alta precisión

La superficie de acero sólo permite una fina capa de óxido y una ligera oxidación. La altura y profundidad de todos los defectos locales no excederán la mitad de la tolerancia del espesor de la placa. Los patrones están completos e intactos, con sólo pequeñas rebabas locales dentro de la mitad de la tolerancia de espesor. Esta calidad presenta una superficie más suave, una altura de patrón más uniforme y una mayor planitud, adecuada para decoración de construcciones de alto nivel, bases de equipos de precisión y proyectos marinos de alta gama.

Tecnología de producción

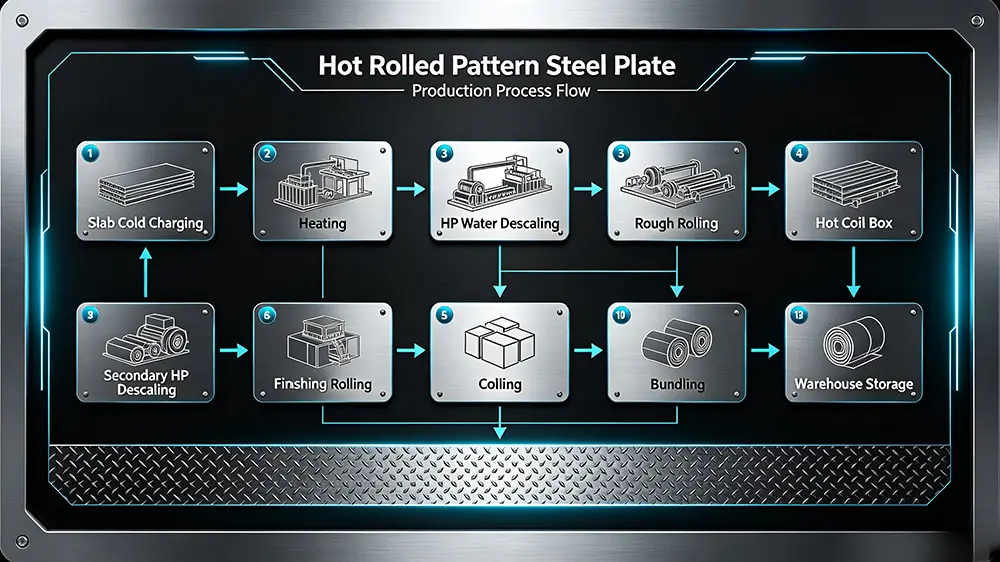

Flujo de producción completo: Carga en frío de losa → Calefacción → Descalcificación de agua a alta presión → Laminación en desbaste → Caja de bobina caliente → Descalcificación secundaria de alta presión → Acabado de laminación → Enfriamiento laminar → Bobinado → Agrupación → Almacenamiento en almacén.

Control preciso de la temperatura

Implementar estrictamente un sistema de temperatura fija, con una temperatura de salida del laminado de acabado controlada a 870 °C (±20 °C) y una temperatura de entrada del bobinado a 620 °C (±20 °C), lo que garantiza una textura uniforme de la placa y propiedades mecánicas estables.

Configuración de rodillos profesionales

Adopte un rodillo con patrón de corona positiva para el rodillo de trabajo superior y un rodillo de corona negativa para el rodillo de trabajo inferior en el soporte de acabado final, combinando la estrategia de laminado con microondas para garantizar una forma de placa plana y una altura de patrón constante.

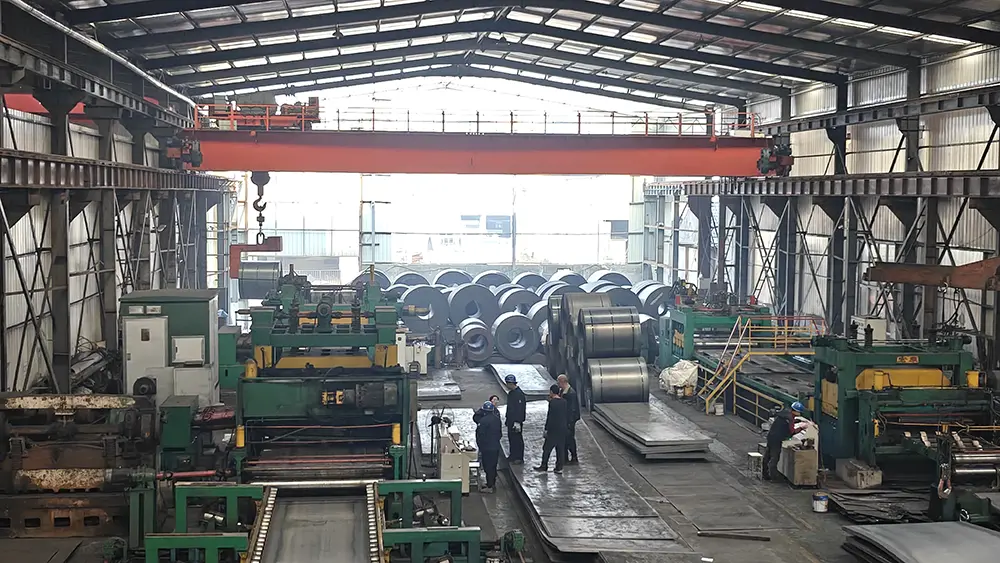

Actualización de optimización de procesos

La tecnología de laminado optimizada permite una producción de patrones de alta altura, con una altura máxima de patrón de hasta 1,2 mm, lo que satisface las necesidades de ingeniería de altos estándares antideslizantes.

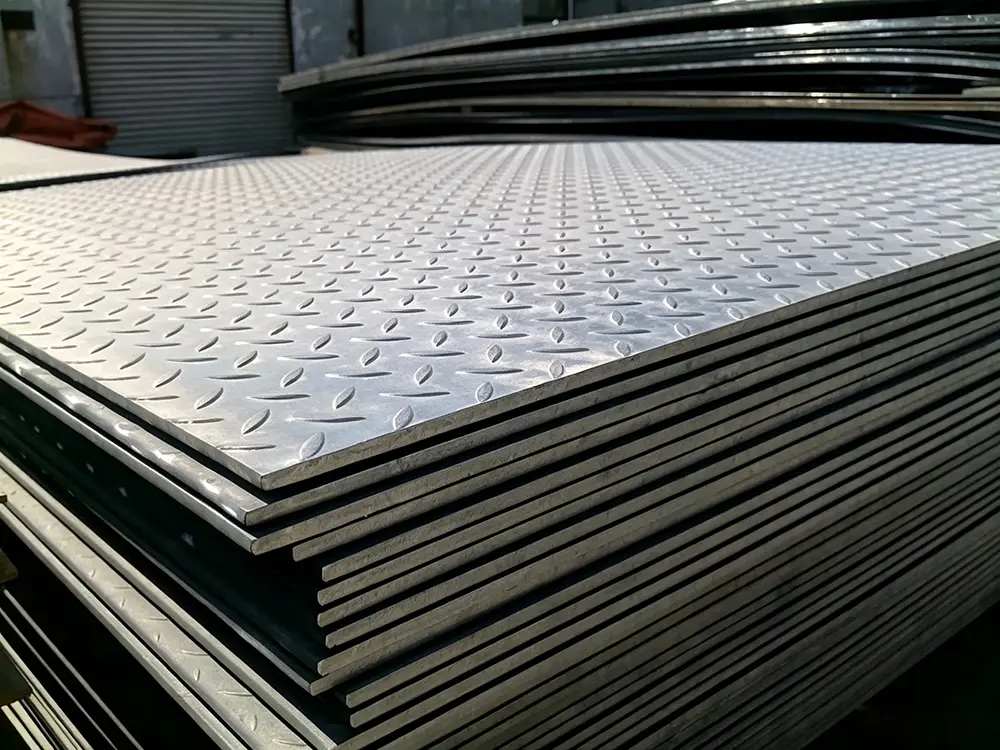

Casos reales recientes

Proyecto de reacondicionamiento de vehículos de transporte de ingeniería (fábrica nacional de vehículos pesados, Malasia)

Parámetros del producto aplicado: placa a cuadros laminada en caliente SS400 de 5 mm, patrón de frijol plano de lentejas, longitud fija personalizada de 6000 mm, ancho de 1500 mm, superficie de decapado negra, resistencia a la tracción ≥400 MPa, alargamiento ≥25 %, estándar JIS G3101 estrictamente implementado.

Tabla de pesos teóricos de chapa de acero cuadriculada (mm)

Ámbito de aplicación del producto

Con resistencia equilibrada, excelente rendimiento antideslizante y propiedades de fácil procesamiento, la placa a cuadros de 5 mm es un material de acero estructural universal, ampliamente utilizado en múltiples industrias.

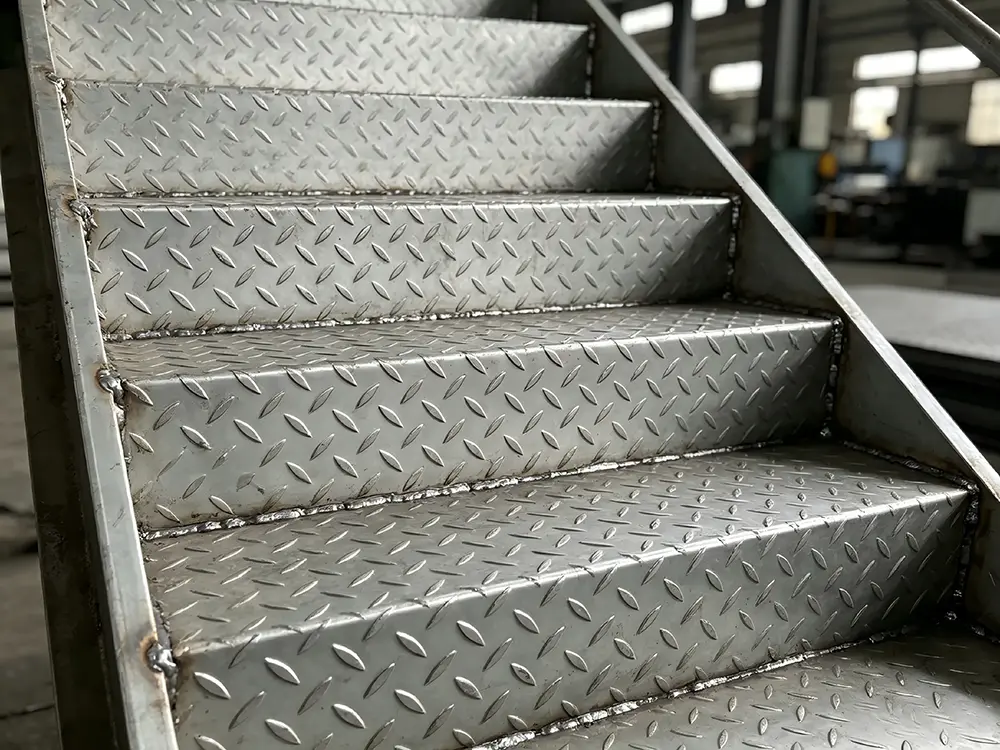

• Ingeniería de la Construcción: Peldaños de escaleras, pasillos exteriores, plataformas de mantenimiento de techos, pisos de salas de equipos, superficies decorativas antideslizantes para la construcción.
• Manufactura Industrial: Plataformas de operación de fábrica, placas base de equipos, pisos antideslizantes de taller, paneles de soporte mecánico.

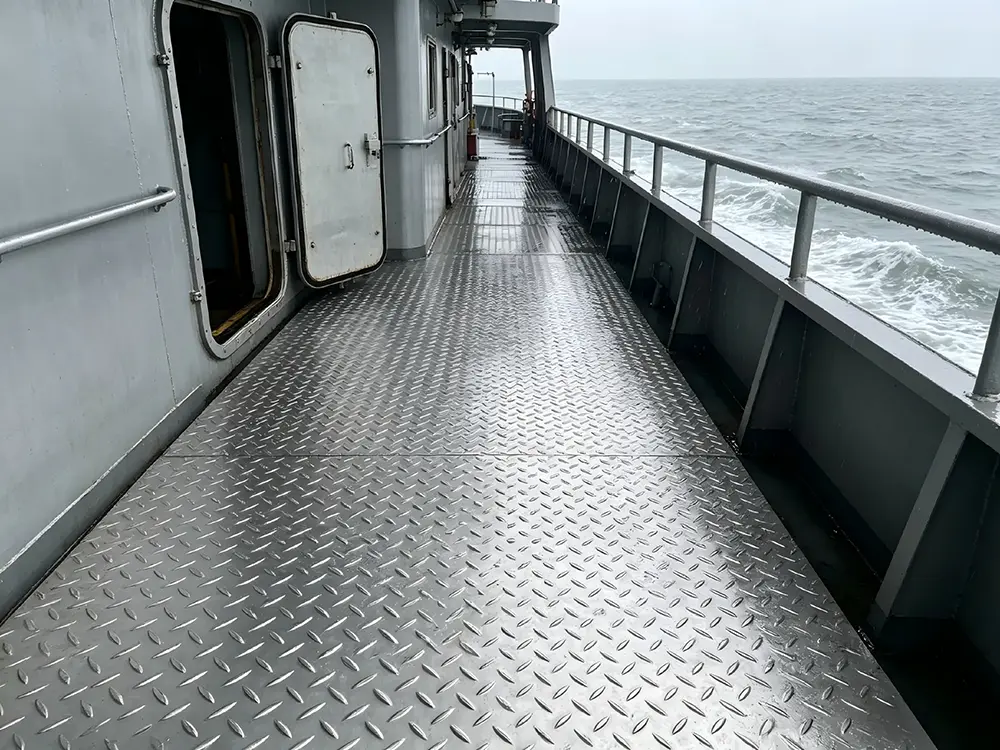

• Marina y Contenedores: Placas antideslizantes para cubiertas de barcos, placas de soporte de fondo de contenedores, pasarelas de corredores marítimos.
• Tráfico y Transporte: Placas de piso de carga para camiones y remolques, placas base antideslizantes para vehículos, paneles de soporte para vehículos de transporte de ingeniería.
• Industria Municipal y de Calderería: Instalaciones municipales antideslizantes, placas de soporte de fondo de caldera, paneles de plataforma de estructura de acero.

Preguntas frecuentes

P1: ¿Cuáles son los tratamientos superficiales para la placa cuadriculada de 5 mm?

R1: Admitimos varios grados convencionales, incluidos Q235, Q345, SS400, S355 y ASTM A36. Tratamientos superficiales opcionales: superficie original negra, aceitado antioxidante, pintado y galvanizado en caliente. El tratamiento personalizado es aceptable según las demandas del proyecto.

P2: ¿Cuál es el MOQ para pedidos al por mayor?

A2: MOQ flexible admite pedidos pequeños de prueba y adquisiciones a granel de ingeniería a gran escala.

P3: ¿Cuál es la condición de garantía de la placa a cuadros?

R3: Ofrecemos de 3 a 5 años de garantía de calidad para todas las placas a cuadros de 5 mm. En condiciones normales de instalación, ambiente de trabajo seco o al aire libre convencional, no se producirán problemas de calidad como caída de patrones, grietas en la superficie y oxidación severa dentro del período de garantía.

P4: ¿Pueden proporcionar corte, doblado y procesamiento de tamaño personalizados?

R4: Sí. Sanhe Steel admite la personalización para tamaños especiales y hay placas con formas disponibles para adaptarse a diferentes escenarios de instalación.

P5: ¿Cuál es la diferencia entre la placa cuadriculada de precisión ordinaria y la de alta precisión?

A5: La placa de alta precisión tiene un control de defectos de superficie más estricto, una desviación de tolerancia de espesor más pequeña y una altura de patrón más uniforme, adecuada para proyectos de decoración, marinos y de exportación de alto nivel. La placa de precisión ordinaria es rentable y más adecuada para la ingeniería industrial y de construcción en general.
