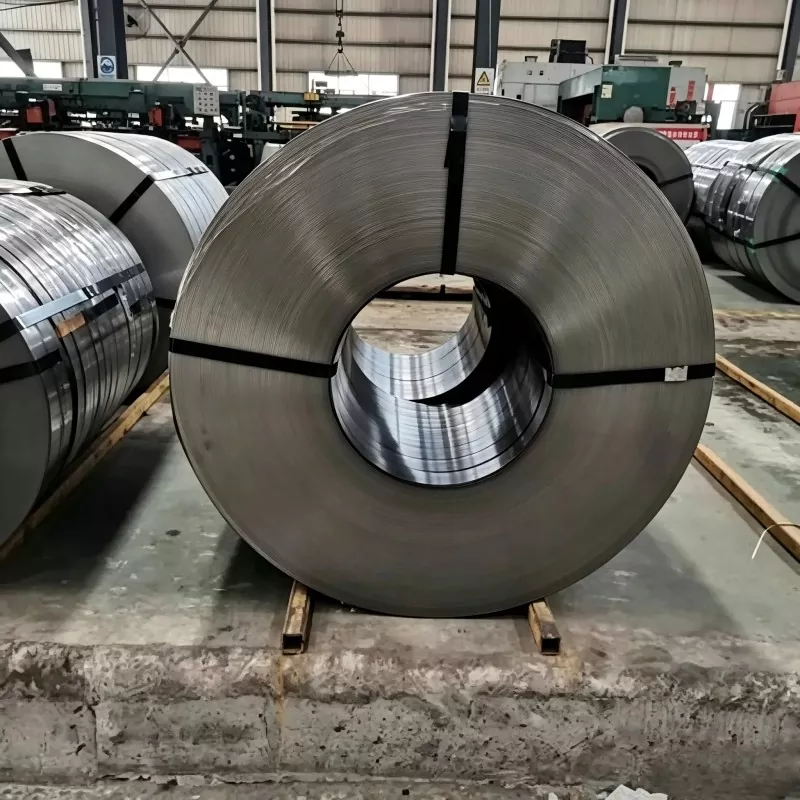

Placa de acero decapada y aceitada

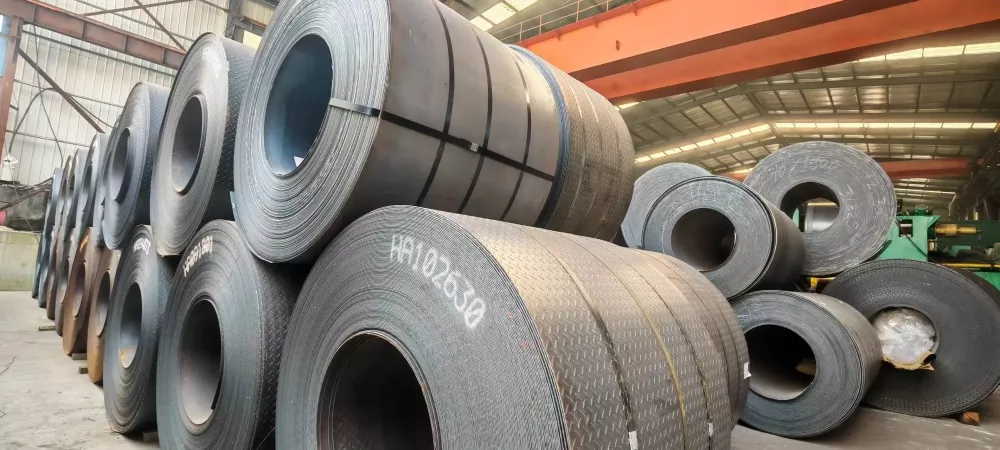

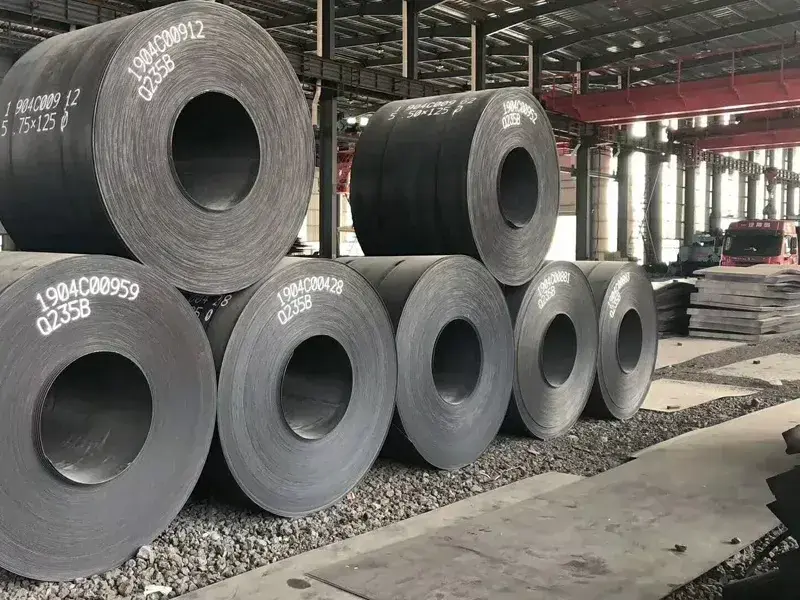

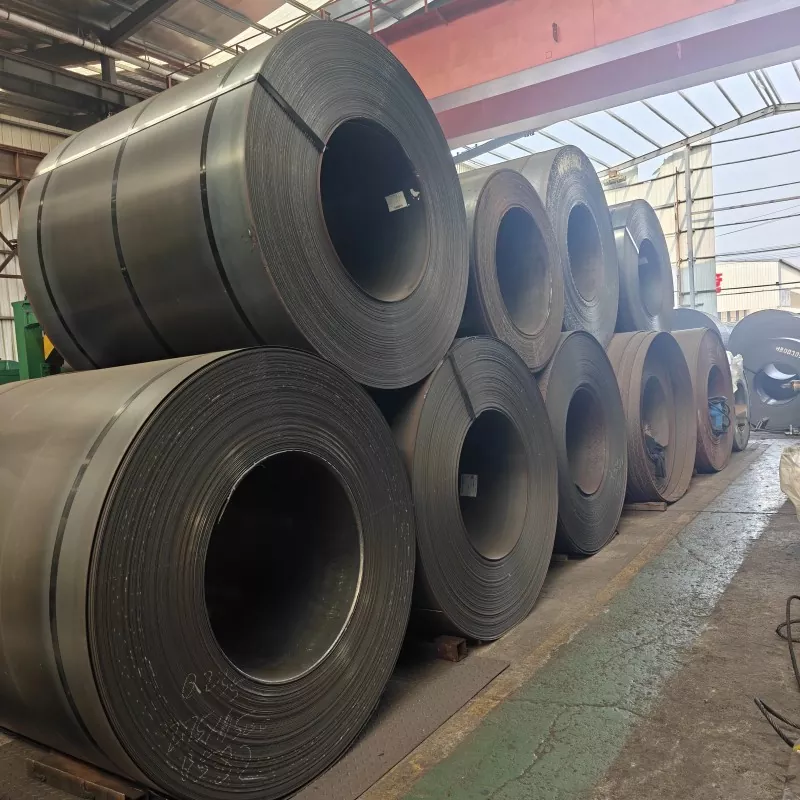

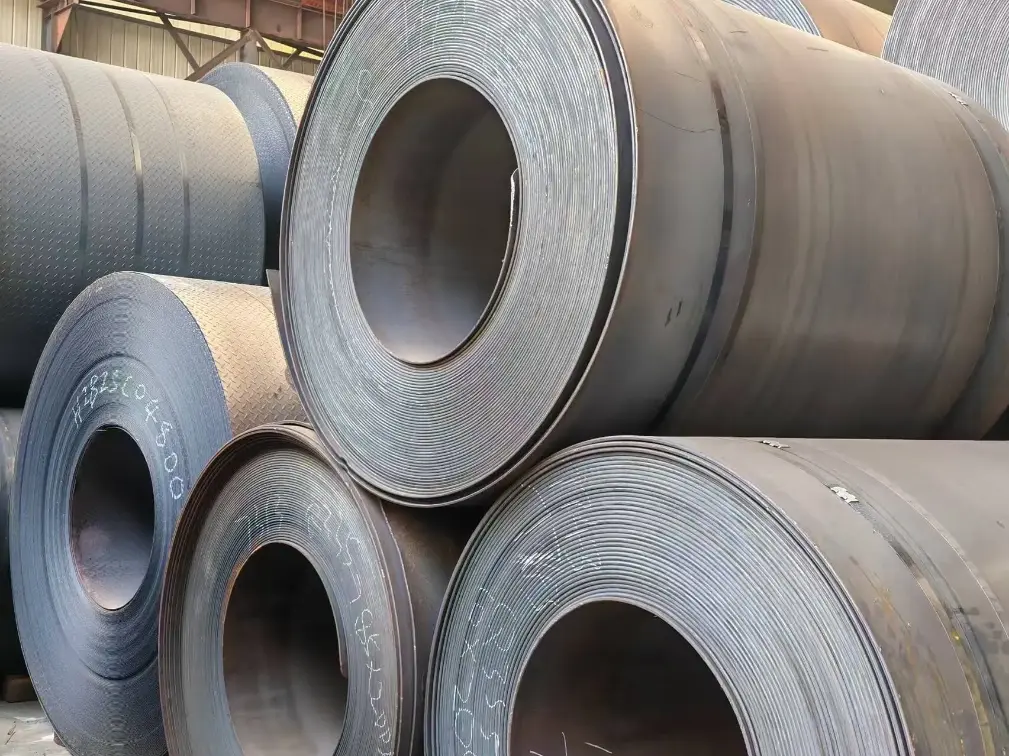

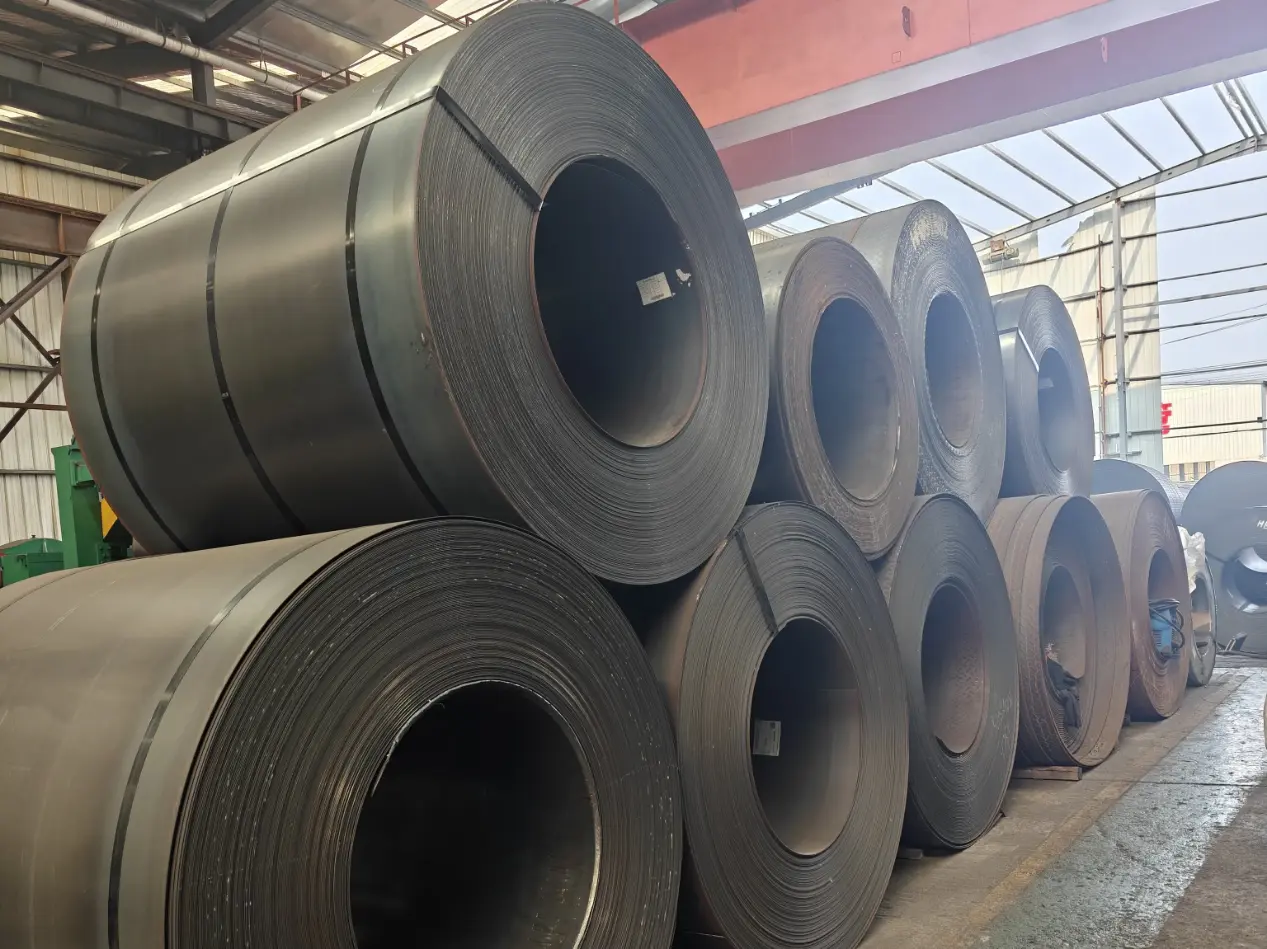

La placa de decapado, cuyo nombre completo es láminas y bobinas laminadas en caliente, decapadas y aceitadas, es un tipo de producto de acero fabricado a partir de bobinas delgadas laminadas en caliente de primera calidad. La materia prima pasa por una línea de decapado completa para eliminar las cascarillas de laminación de la superficie, seguido por el recorte de bordes, el acabado y otros procedimientos de acabado.

En comparación con el acero laminado en caliente ordinario, presenta una mejor condición de superficie, una tolerancia dimensional más estricta y un rendimiento de estampado superior. Mientras tanto, las chapas de acero decapadas y aceitadas tienen un coste mucho menor que las chapas de acero laminadas en frío. Por este motivo, se reconoce como un sustituto económico ideal que “sustituye el acero laminado en frío por material laminado en caliente”.

La placa de acero decapada y aceitada ha encontrado amplias aplicaciones en los sectores de fabricación de automóviles, producción de maquinaria, fabricación de electrodomésticos, industria ligera y ferretería. La placa de acero PO tiene un uso particularmente vital en la producción de piezas de chasis de automóviles, cubos de ruedas, carcasas de compresores y otros componentes clave.

Puntos Críticos de Control en Nuestro Proceso de Decapado

Precisión del recorte de bordes: Aplicamos recorte lateral con una tolerancia de ancho de hendidura de ±0,5 mm para eliminar los bordes endurecidos. Esto evita que los bordes se agrieten durante el embutición profunda de los cubos de las ruedas, una falla común si se utiliza HRC sin recortar.

Control de peso del aceitado: Después del decapado aplicamos aceite antioxidante a razón de 1,0-2,0 g/m² (ambas caras). Para los clientes que utilizan soldadura robótica, podemos ajustar esto a 0,5-0,8 g/m² previa solicitud para evitar salpicaduras y porosidad de la soldadura; este es un problema específico que hemos resuelto para los proveedores automotrices de nivel 1.

Rugosidad de la superficie (Ra): a diferencia del HRPO estándar que ofrece ~Ra 1,5-2,5 μm, ofrecemos una variante con acabado fino en Ra ≤ 1,2 μm para aplicaciones que requieren pintura directa sin lijado intermedio.

Comparación entre chapa de acero decapada y chapa de acero laminada en frío

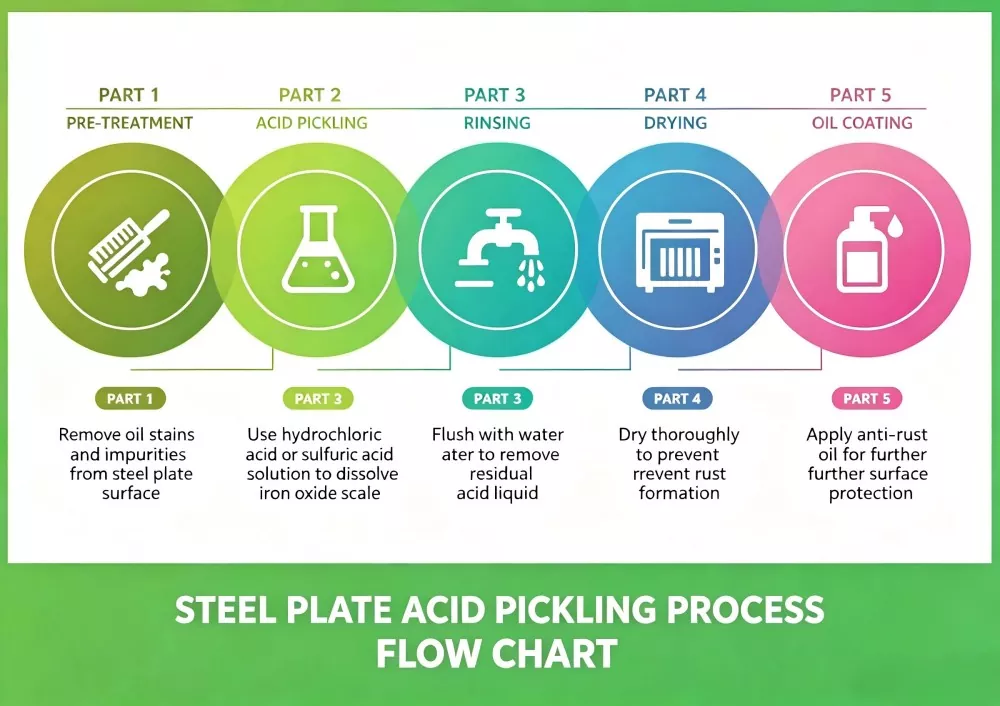

Principio del decapado del acero

El decapado se basa en el poder de disolución química de los ácidos.

En nuestras líneas industriales de decapado continuo, utilizamos predominantemente ácido clorhídrico (HCl) de alta concentración a una concentración del 18 al 22 %, junto con un inhibidor de corrosión patentado. Esta formulación específica elimina eficazmente las incrustaciones de magnetita (Fe₃O₄) y al mismo tiempo previene la formación de ampollas inducidas por hidrógeno en el sustrato de acero, un punto de control crítico que distingue a los decapadores profesionales de los procesadores generales.

Estos ácidos desencadenan reacciones químicas con óxidos y contaminantes que cubren la superficie de la placa de acero decapada y aceitada, disolviendo dichas sustancias y quitándolas de la base de acero.

Referencia de aplicaciones, grados y especificaciones comunes de láminas de acero decapado

¿Cuándo sustituir el acero laminado en frío por HRPO?

Referencia de caso real 1

Proyecto de reducción de costos para un OEM alemán de maquinaria agrícola

Desafío: El cliente estaba utilizando acero laminado en frío CR4 de 2,0 mm para los soportes de la cabina de la cosechadora, y el costo del material representaba el 34 % del costo total de la pieza. Necesitaban una alternativa sin necesidad de reequipar sus troqueles de estampado existentes.

Nuestra intervención: Después de analizar su dibujo (radio de curvatura R = 6 mm, tolerancia de espesor ± 0,08 mm), recomendamos sustituirlo por SPHC-PO de 2,0 mm. Ajustamos el peso del aceite a 0,6 g/m² para garantizar que su línea de soldadura robótica (marca Fronius) no tuviera problemas de porosidad.

Resultado: 22 % de ahorro en costes de material (ahorro de 0,85 € por soporte × 180.000 unidades/año = 153.000 € de ahorro anual). Cero fisuras o defectos superficiales después del recubrimiento en polvo (curado a 200 °C durante 20 min). El cliente ahora ha implementado esta sustitución a 3 números de pieza adicionales.

Escenarios de aplicación y recomendaciones para la selección del grado de material

Ventajas de la placa decapada y aceitada

Excelente precisión dimensional: tolerancia de espesor de ±0,05 mm (verificada mediante un medidor de espesor ultrasónico in situ, informe de inspección adjunto a cada bobina)

Excelentes propiedades mecánicas: límite elástico 235-345 MPa, alargamiento ≥ 38 % (según la prueba de tracción JIS Z 2241, muestra tomada de cada número de calor)

Excelente trabajabilidad: relación de embutición profunda exitosa de 2,2 (validada en nuestro laboratorio de prensa interno antes de la producción en masa)

Garantía de calidad y trazabilidad de la cadena de suministro

Fuente de fábrica: Nuestras bobinas se originan en Baosteel, Shougang y HBIS (con certificados de prueba de fábrica completos EN 10204 Tipo 3.1).

Inspección de terceros: Se acepta inspección de SGS/BV en el puerto de carga. Proporcionamos registros de concentración del baño de decapado en proceso a pedido.

Garantía antioxidante: En almacenamiento en interiores (RH < 60 %, temperatura 15-25 °C), garantizamos que no habrá oxidación roja durante 6 meses (ampliado desde los 3 meses estándar a través de nuestra opción de lubricación VCI).

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre una placa de acero decapada y aceitada y una lámina de acero laminada en frío?

A1: La placa de acero PO (decapado y engrasado) se basa en acero laminado en caliente con tratamiento de decapado, con menor costo. El acero laminado en frío tiene una superficie ultralisa y un espesor más fino de hasta 0,3 mm para piezas de alta precisión. La placa PO se adapta a piezas estructurales de precisión media, mientras que la lámina laminada en frío se enfoca en componentes de apariencia de alto estándar con estrictas demandas de tolerancia.

P2: ¿Se puede utilizar la placa de acero PO directamente para productos para exteriores?

R2: No. El aceite antioxidante en la superficie solo brinda protección temporal a corto plazo durante el almacenamiento y el procesamiento. Para una exposición prolongada al exterior, se necesitan tratamientos superficiales posteriores, como pintura, galvanizado o recubrimiento en polvo, para aumentar la capacidad anticorrosión.

P3: ¿Qué rango de espesor puede ofrecer para la placa de acero PO?

A3: Nuestro rango de espesor estándar cubre de 1,0 mm a 6,0 mm, ancho personalizable de 800 mm a 2000 mm y largo de 1000 mm a 6000 mm según las demandas de los planos de los clientes.

P4: ¿Cuánto tiempo puede permanecer el acero PO libre de óxido en condiciones de almacenamiento normal?

R4: Almacenado en un almacén interior seco sin aire húmedo ni gas químico, el aceite antioxidante puede proteger la superficie de acero durante 3 a 6 meses. Evite el apilamiento al aire libre para evitar una oxidación prematura.
